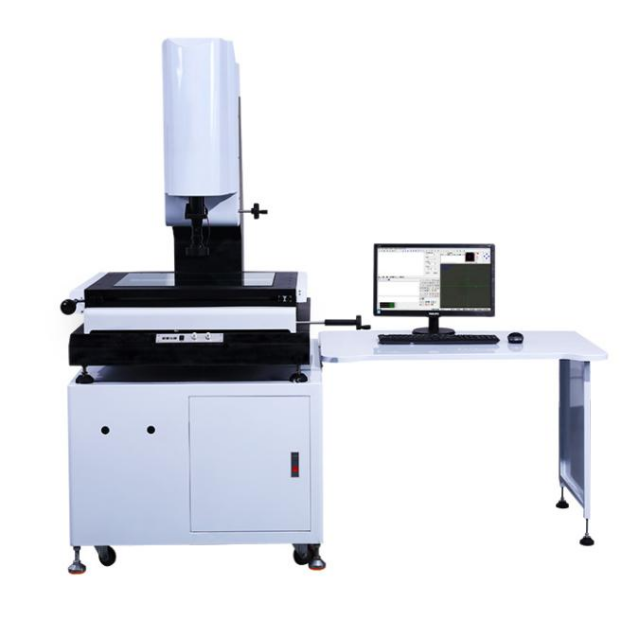

儀器特點
l 整機底座采用天然大理石制作，永不變形，精度高，穩定性強；
l 全新流線型的造型設計，外觀整潔、直觀、大方；
l 采用無牙螺桿摩擦傳動技術，運行平穩，噪音低，速度快；
l 底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；
l 采用高清晰彩色CCD相機；
l 采用高清定格定倍連續變倍鏡頭，變倍率無需校正，光學放大0.7-4.5倍，影像放大30X--200X；
l Z軸采用平行導軌結構加配重設計，運行平穩，不會(huì )自動下垂影響對焦，提高了Z軸的定位精度及穩定性；
l 采用精密級導軌，擁有極高的穩定性；
l 測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案；
應用范圍
廣泛應用于塑膠行業、PCB板設計制造、五金制品、手機配件，模具加工，汽車行業等等、
技術參數
型號 | VMS2010 | VMS3020 | VMS4030 | |
工作臺 | X、Y軸測量行程 | 200*100 | 300*200 | 400*300 |
Z軸測量行程 | 高精度直線導軌，有效行程200mm | |||
測量精度 | (3+L/200)um，重復性2um | |||
金屬臺尺寸 | 356*256 | 506*356 | 606*456 | |
玻璃工作臺尺寸 | 270*160 | 364*290 | 464*364 | |
機臺承重量 | 15Kg | 30Kg | 30Kg | |
數字測量系統 | 光學分辨率Z、Y、Z軸0.001mm | |||
多功能數據處理器可測量點、線、圓、弧、圓心距、角度等 | ||||
影像系統 | 高分辨率CCD數字相機，測量專用高清顯示器 | |||
0.7x~4.5x定格變倍鏡頭，總視頻放大倍率為30~230X | ||||
照明系統 | 可調式LED環形表面光以及輪廓光 | |||
工作環境 | 溫度：25℃±1℃， | |||
濕度在30%~80%RH | ||||
震動<0.002g ,低于15HZ | ||||
電源 | 110V-220V±10% 50/60Hz | |||
整機尺寸 | 550x600x980 | 650x750x1050 | 750x900x1080 | |
整機重量（Kg） | 56 | 80 | 150 | |
機臺配置
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 機身 | 00級天然大理石 | 1套 |
|
2 | 工作臺 | 鑄鐵 | 1套 |
|
3 | CCD | 高清CCD相機，索尼芯片 | 1個 |
|
4 | 鏡頭 | 定格定倍連續變倍鏡頭 | 1支 | 0.7x~4.5x |
5 | 光柵尺 | 封閉式高精度防塵光柵尺 | 2條 | 普邁 |
6 | 影像卡 | SDK2000 | 1個 |
|
7 | 軟件（加密鎖） | 正版測量軟件ASR-1000 | 1套 |
|
8 | 校正塊 | 定制 | 1塊 |
|
9 | 光學玻璃 | 定制 | 1塊 |
|
10 | 電腦 | 工業專用電腦 | 1套 | 選購 |
11 | 儀器桌 | 專用測量?jì)x器桌 | 1套 | 選購 |
