TCM2500端子截面分析儀
【產品名稱】TCM2500端子截面分析儀
【所屬類別】端子截面分析儀
【產品人氣】2687
【更新日期】2021/12/16 13:42:42
詳細介紹

TCM2500端子截面分析儀

簡單介紹(Briefly Introduction)

本端子截面分析儀是華乃爾科技2006年在中國大陸開發的第一款測試端子剖面專用儀器,也是中國國內第一家開發的測試儀器,經過10余年的不斷優化,從硬件到軟件滿足客戶個性化的需求,而不僅僅是套版某一品牌汽車線束行業的標準,完全可以根據企業內部需要自定產品標準并做判斷。目前用戶上百家,涉及到汽車,家電,電子,電器,新能源,航天,高鐵等多個領域。

主要特點:

1.四重切割安全保護,確保切割時人員安全;

2.夾具采用45#軸承鋼經過高溫硬化處理(非鋁材),防止夾持磨損及齒端松脫。

3.磨拋盤裝好機器后采用CNC精銑處理,全包平面度與光滑度

4.切割盤采用XYZ 3個方向調整,百分表校準垂直度

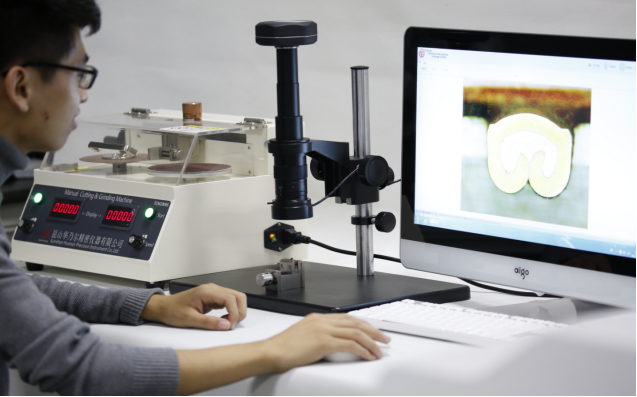

一、TCM 2500用途 本端子截面分析儀是一體型端子切割和研磨儀:包括切割與研磨。 制作一個樣品5分鐘左右即可完成,線徑范圍AWG000-AWG46,最大夾持直徑12mm。 該系統適合汽車業、家電業、電子業等領域端子截面分析測試要求。

The terminal cross section of the analyzer is integrated terminal cutting and grinding instrument, automatic cutting and grinding, Cutting and grinding time is about 5 minutes, fit diameter range AWG000-AWG46; hold max 12 mm terminal diameter.   The system is suitable cross-sectional areas of the terminal automotive industry, household appliances industry, electronic industry and other analytical testing requirementsTCM2500端子截面分析儀

二、TCM-2000S系統特點(Characteristic)

TCM2500端子截面分析儀

2.1無需樹脂凝固(Without resin solidification);

以往樹脂凝固硬化裁斷;然后粗磨,拋光,費時費力,做一個樣品要花數小時?,F在本產品不需樹脂凝固,自動切割研磨,測試完成一個樣品5分鐘之內即可完成。
2.2端子專用夾具,適用于不同規格的端子(special Terminal fixture, suitable for different kinds of terminal blocks);
標準夾具適用于AWG000AWG46線(suit for AWG000AWG46;
2.3本設備可對切割時可進行端子上下切割位置調整The device can be carried out while cutting the vertical cutting position adjustment terminal;
2.4方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比、壓接面積等計算Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation;
2.5一鍵式導出報告(One-click Export excel Report);

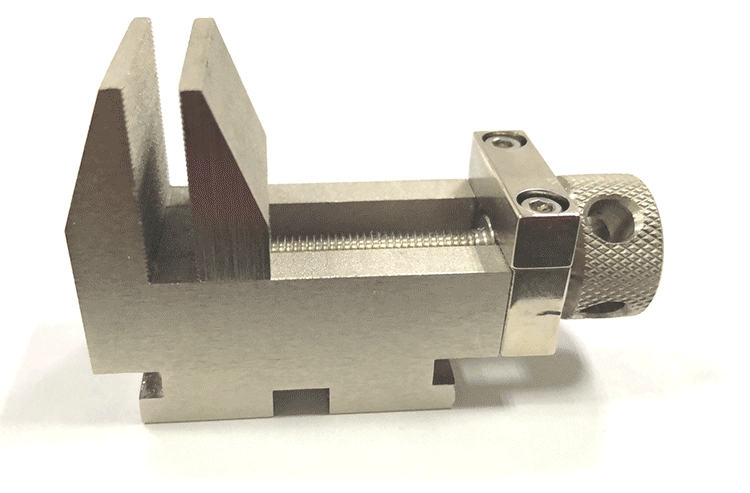

2.6.端子專用夾具可對應各種尺寸的端子

精美的不銹鋼材料夾具(別家為鋁材,易磨損),細牙夾持,精密切割的好助手,耐腐蝕;TCM2500端子截面分析儀

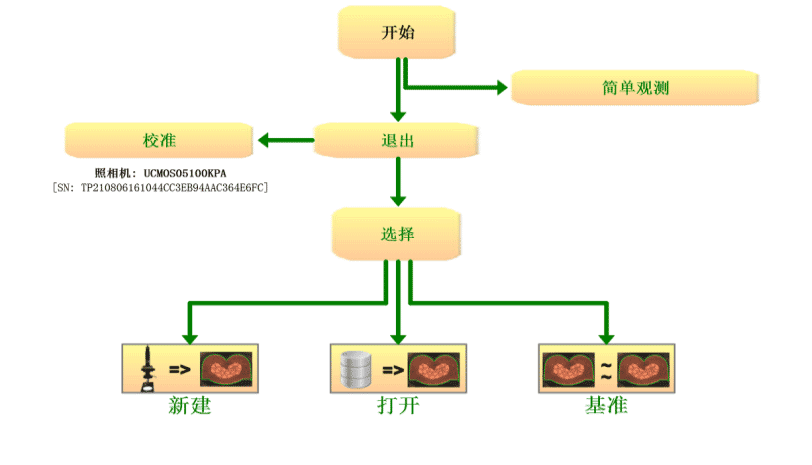

2.7中英文專業端子分析軟件(出口亞歐美市場),支持windows操作系統;可分析壓縮比C/R,C/H,C/W,孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等標準;可以自定義測試標準,不為標準煩惱; 精確定位測試位置,簡潔畫面,一鍵導出端子截面測試報告(Excel格式),可以保存或打印。

TCM2500端子截面分析儀

三、系統結構(System Structure)

1. 端子截面分析(Terminal Analyze):進口連續變倍光學系統(Imported continuous variable power optical system);物鏡倍率0.74.5X

2. 視頻總倍率(Video total magnification)65~419X

3. 適用線徑范圍:AWG000-AWG46,0mm2---75mm2,

4. 電源(Power supply)AC100V~AC240V 功率(P350W

5. 成像系統(Imaging Systems) 德國B(niǎo)alser 500萬高清彩色數字CCD攝像頭

6. 切割片規格:Φ125X0.5mm

7. 研磨砂紙(Polishing sandpaper)125mm/ 1500#,

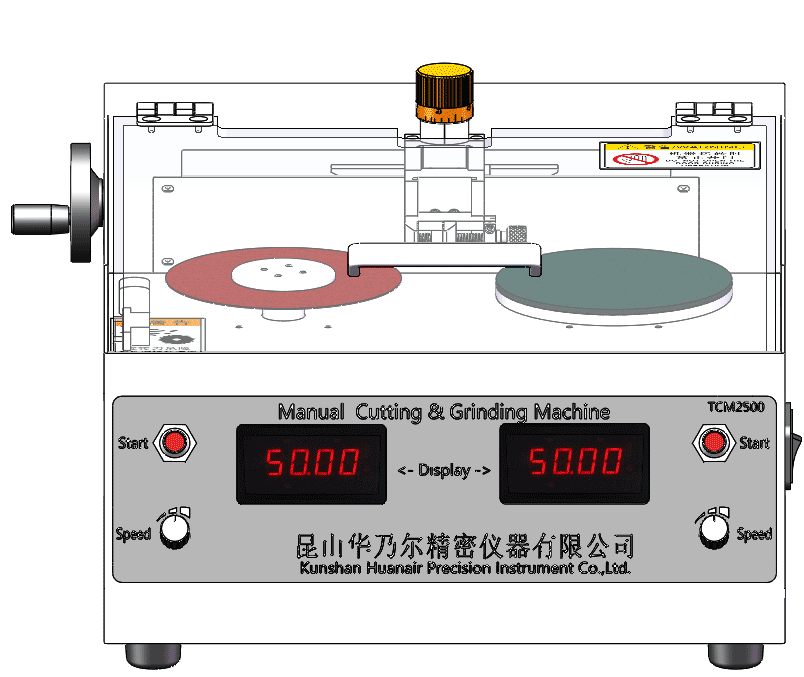

8. 華乃爾精密一體式切割研磨設備(Model),TCM2500;

9. 專業端子截面分析軟件(Professional terminal section analysis software ),X-Scan

10. 高精度基準尺Standard optical device:0.1/10mm

11. 端子金相配件100ML(清洗液)

12. 照明光源(Lighting)同軸純白LED光源及控制

13.電腦一體機

TCM2500端子截面分析儀
