一、TCM 5000用途: 本全自動端子截面分析儀是一體式全自動切割和研磨分析儀器,水冷式精密自動切割與水冷式自動研磨。適用切割范圍 AWG46#---AWG6/0,0.008--450mm2。 該系統適合汽車業、家電業、電子業等領域端子截面分析測試要求。
二、系統特點(Characteristic)
1.無需樹脂凝固
以往樹脂凝固硬化裁斷;然后粗磨,拋光,費時費力,做一個樣品要花數小時?,F在本產品不需樹脂凝固,普通小樣5分鐘左右即可完成。

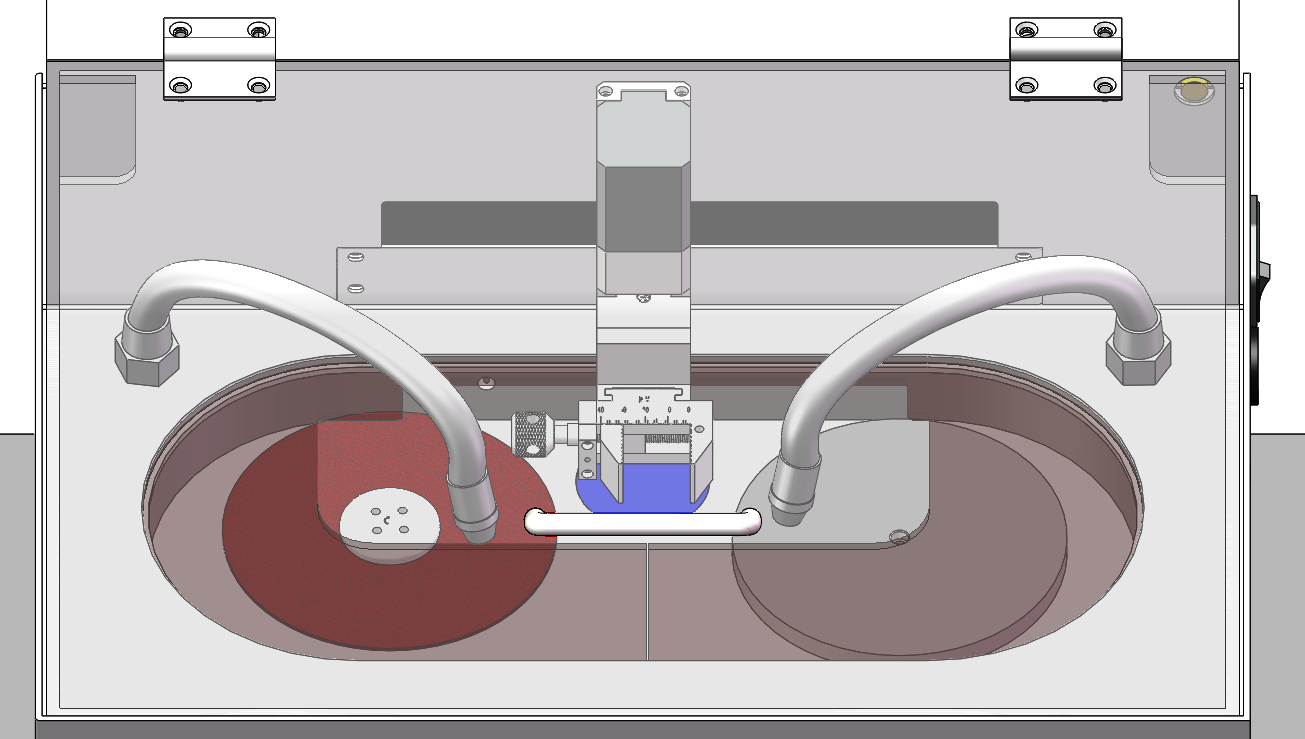

2.全自動切割研磨一體機

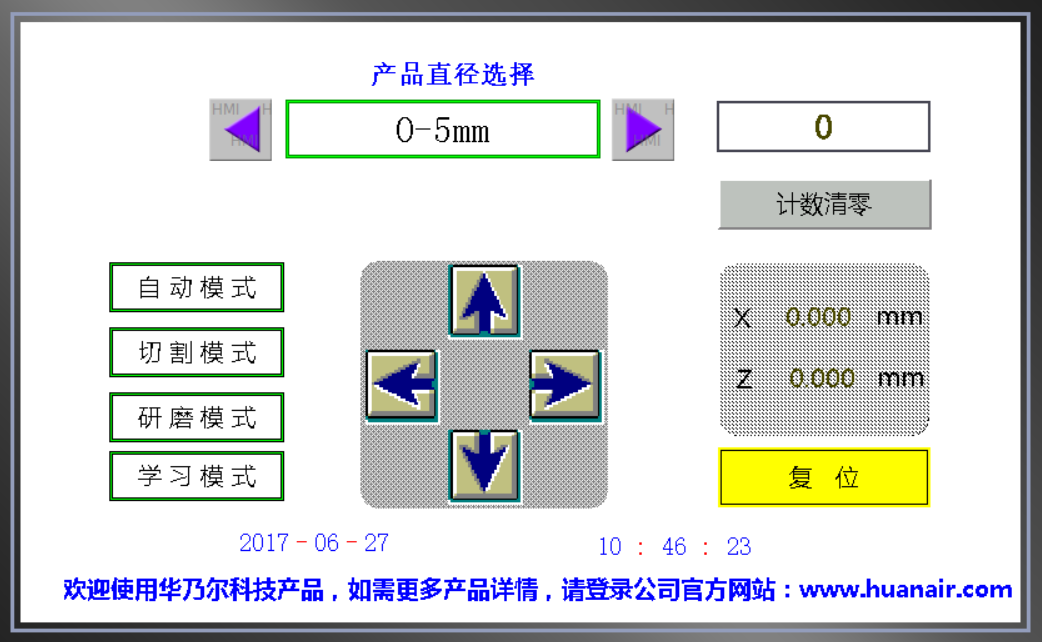

本切割研磨一體機可以實現精密切割研磨,全程水冷,有四種模式,包括自動模式,切割模式,研磨模式,以及《學習模式》,該模式可以看圖操作(行業獨家);甚至可以客戶自定義設置參數,進行個性化切割磨拋;可視化的切割位置(選配,行業獨家選配),切割位置任意設置,定位精度5um以?xún)?/span>,無損傷切割及磨拋。

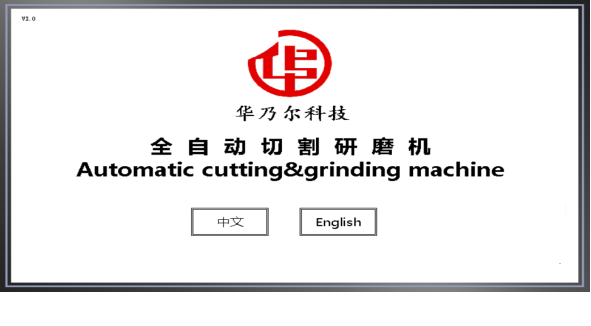

3.切割及研磨機臺7寸觸摸屏截面,中英文雙語言,操作無壓力

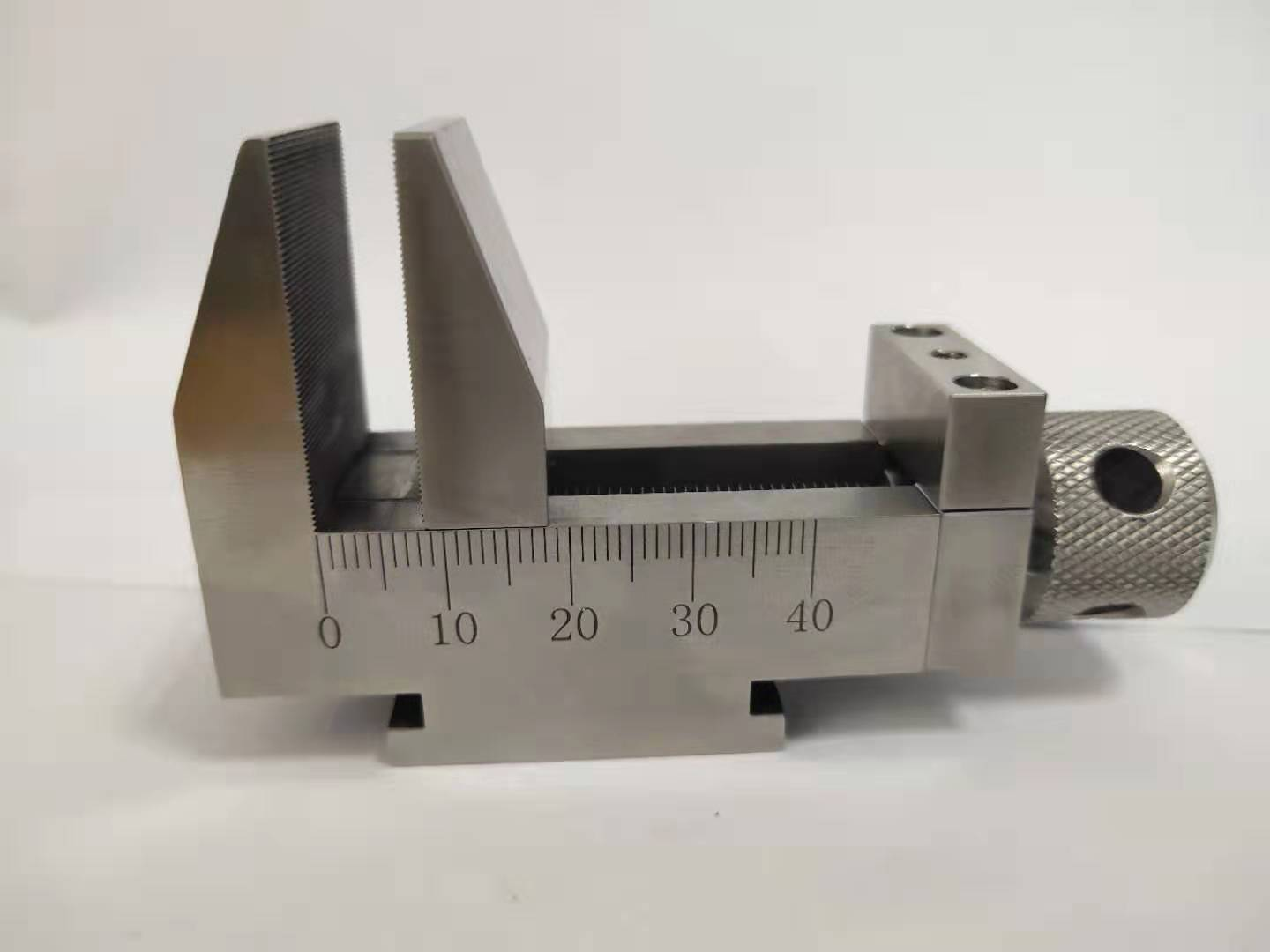

4.端子專用夾具可對應各種尺寸的端子
精美的不銹鋼材料夾具,鏤空端子上端,細牙夾持,精密切割的好助手,耐腐蝕;
4.中英文專業端子分析軟件(出口亞歐美市場),支持windows操作系統;可自動分析C/H,C/W,壓縮比,孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等標準,也可自建任意測試項目及檢測標準;

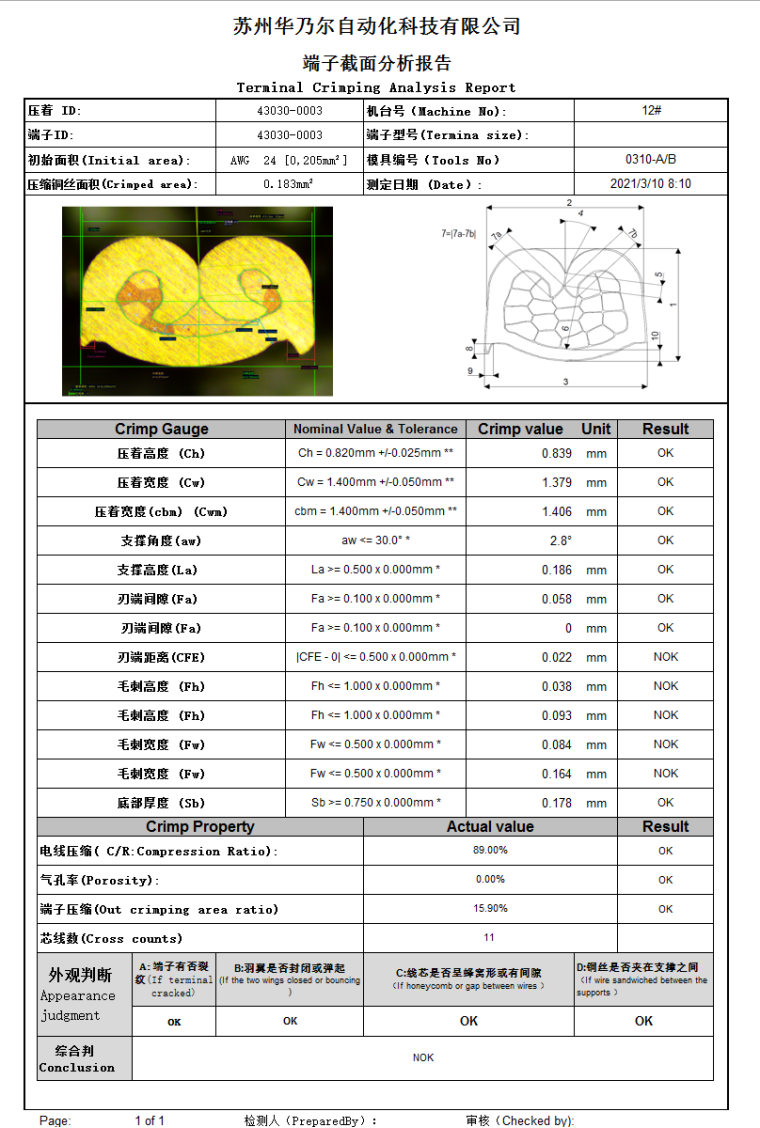

軟件自動AI功能,測試產品無需放正,只要在圖像中央,自動旋轉測試;自動測試,一鍵導出端子截面測試報告(Excel格式),可以保存或打印。
三、系統結構及配置(System Structure)
1. 德國SEW電機大功率精密切割電機(可實現斷電停止及續切功能);日本信濃(Shinano)精密研磨及自動升降電機;
2.彩色高清7寸觸摸屏控制
3.日本米思米(Misumi)滾珠絲杠及臺灣上銀滑軌;
4.X軸日本信濃(Shinano)電機;
5.數字卡位變倍高清顯微鏡,高清工業相機: 德國B(niǎo)asler 500萬像素CCD攝像頭;
0.2X-1.2X ,或再選0.7-4.5X鏡筒,視頻總放大倍率:18~419X
6.適用范圍: 0.008~450mm2
7.精密切割范圍:30*30mm或者直徑≤30mm。
8.電源:AC100V~AC240V,整體功率:2500W

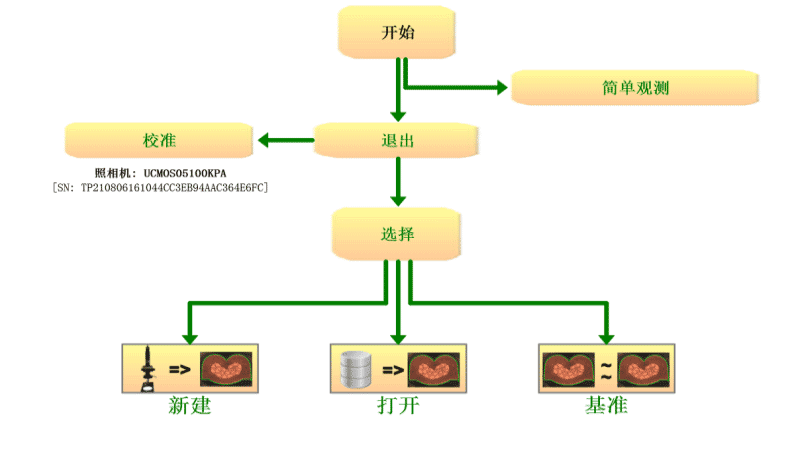

9.成像系統軟件:專業端子圖像測量分析軟件(X-Scan),可選Barcode掃描及MES連接
10.精密切割片:Φ150X1.0mm
11.研磨砂紙:150mmX1200#
12.標準檢定尺0.1/10mm
13.端子金相清洗液250ML
14.照明光源:一體式純白LED控制光源
15.一體機電腦
