一、全自動焊接測試儀是全自動焊接分析儀器,包括切割及研磨硬件的全自動,以及測試軟件全自動,自動判斷;水冷式精密自動切割與自動研磨。自動循環水控制過濾系統(無需外接供排水統),增加切磨自適應水循環系統??梢宰詣?dòng)干切干磨,也可以自動濕切濕磨。激光對刀指示,滿足外徑最大到30mm; 該系統適合航空航天、汽車業、家電業、電子業、光伏、醫療及自動化等領域焊接分析測試要求。
二、系統特點(Characteristic)
1.無需樹脂凝固
以往樹脂凝固硬化裁斷;然后粗磨,拋光,費時費力,做一個樣品要花數小時,現在本產品不需樹脂凝固,普通小樣5分鐘左右完成。

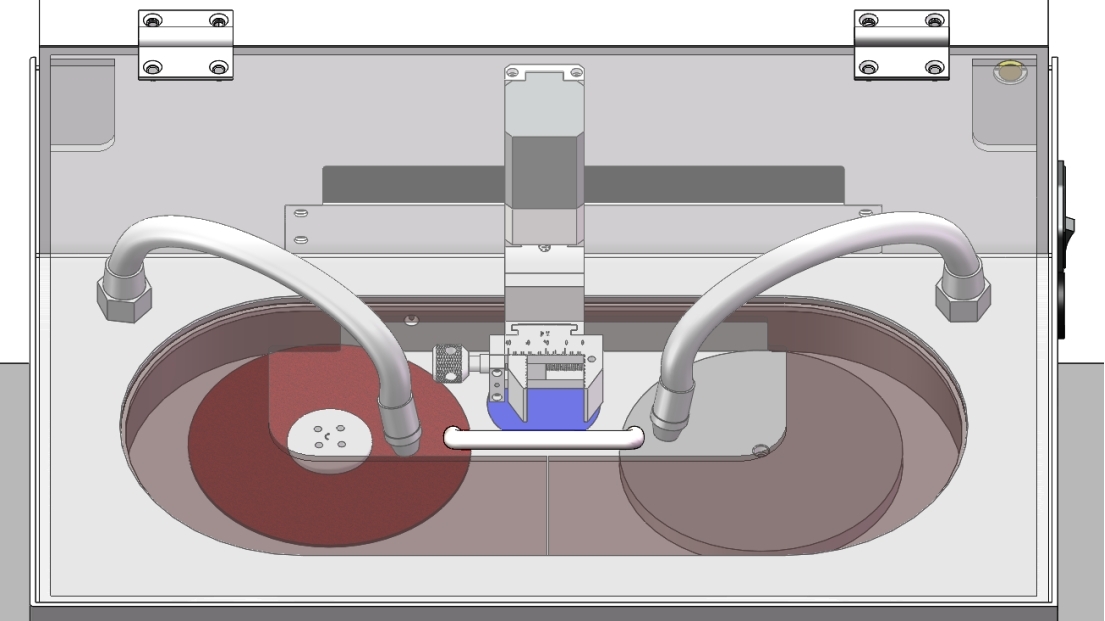

2.全自動切割研磨一體機

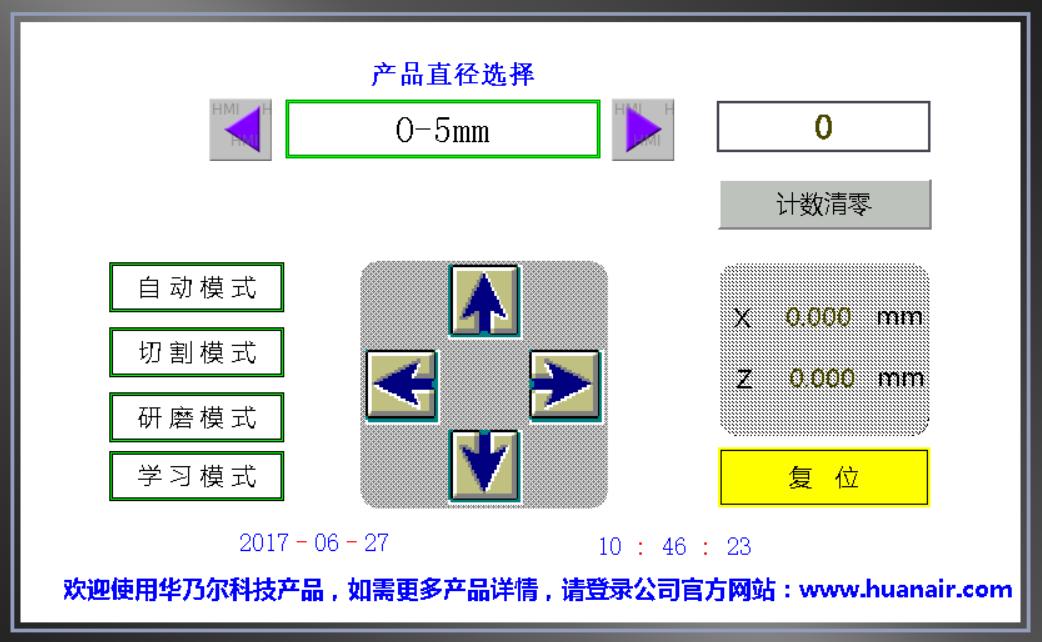

本切割研磨一體機可以實現精密切割研磨,全程水冷,有四種模式,包括自動模式,切割模式,研磨模式,以及《學習模式》,該模式可以看圖操作(行業獨家);甚至可以客戶自定義設置參數,進行個性化切割磨拋;切割位置任意設置,無損傷切割及磨拋。自動循環水控制過濾系統,增加切割和研磨自適應水循環系統。

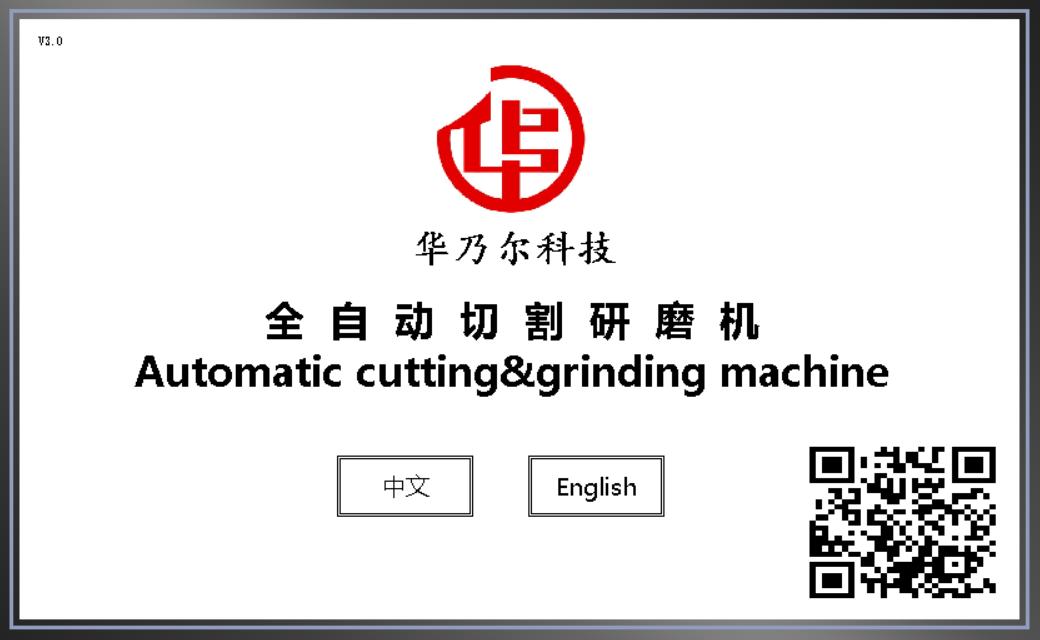

3.切割及研磨機臺7寸觸摸屏界面,中英文雙語言,操作無壓力

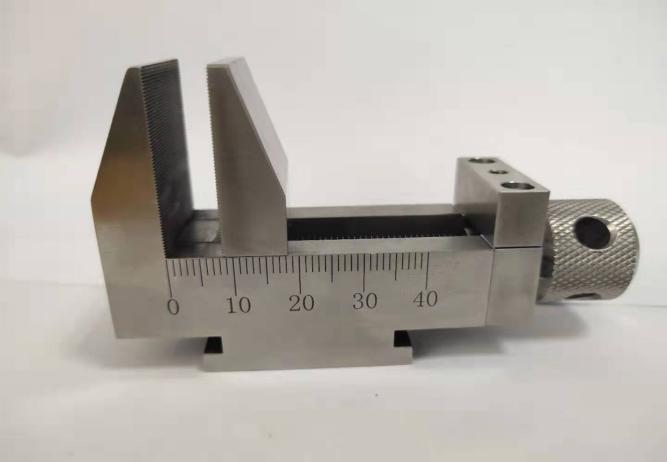

4.專用夾具可對應各種尺寸的金相樣品
精美的不銹鋼材料夾具,細牙夾持,精密切割的好助手,耐腐蝕
5.中英文專業分析軟件(出口亞歐美市場),支持windows操作系統
軟件自動AI功能,測試產品無需放正,只要在圖像中央,自動旋轉測試;自動測試,一鍵導出測試報告(Excel格式),可以保存或打印。可以付費選擇增加barcode掃描及MES通訊系統(單獨報價).
三、系統結構及配置(System Structure)
1.德國SEW電機大功率精密切割電機(可實現斷電停止及續切功能);日本信濃(Shinano)精密研磨及自動升降電機;
2.彩色高清7寸觸摸屏控制
3.日本米思米(Misumi)滾珠絲杠及臺灣上銀滑軌;
4.X軸日本信濃(Shinano)電機;
5.數字卡位變倍高清顯微鏡,高清工業相機: 德國Basler 1000萬像素CCD攝像頭;0.4X-8.0X鏡筒,視頻總放大倍率:20~406X
6.切割適用范圍:直徑≤30mm
7.電源:AC100V~AC240V,功率:2500W(不含電腦)
8.成像系統軟件:專業焊接測量分析軟件
9.切割片:Φ150X0.5mm
10.研磨砂紙:Φ150x2000#或客制化
11標準檢定尺0.1/10mm
12.金相配件一套(清洗液)
13.照明光源:一體式純白LED控制光源
14.電腦一體機
報告樣式
